ET Filter OMS-M to przemysłowy separator mgły olejowej przeznaczony do obrabiarek CNC oraz innych zamkniętych maszyn przemysłowych, w których podczas pracy powstają aerozole olejów, emulsji chłodząco-smarujących i innych cieczy procesowych.

Urządzenie odciąga mgłę olejową bezpośrednio z przestrzeni roboczej maszyny, ograniczając przedostawanie się aerozoli do hali produkcyjnej oraz osadzanie się oleju na maszynach, posadzkach i wyposażeniu.

Model OMS-M przeznaczony jest do maszyn o kubaturze przestrzeni roboczej od około 1,5 do 5,5 m³.

Jak działa separator mgły olejowej ET Filter OMS-M?

ET Filter OMS-M wykorzystuje wielostopniowy proces separacji i filtracji powietrza. Jego zadaniem jest oddzielenie kropel cieczy, zatrzymanie drobniejszych cząstek aerozolu oraz dokładne oczyszczenie powietrza przed jego powrotem do hali.

1. Separacja mechaniczna – większe krople oleju i chłodziwa zostają oddzielone od strumienia powietrza i mogą zostać odprowadzone z urządzenia.
2. Filtracja wstępna – powietrze przechodzi przez filtr klasy G3 / ISO Coarse 55%, który zatrzymuje kolejne frakcje zanieczyszczeń.
3. Filtracja końcowa – ostatni stopień stanowi filtr klasy F9 / ePM1 80%, przeznaczony do dokładnego oczyszczania powietrza.

Dane techniczne ET Filter OMS-M

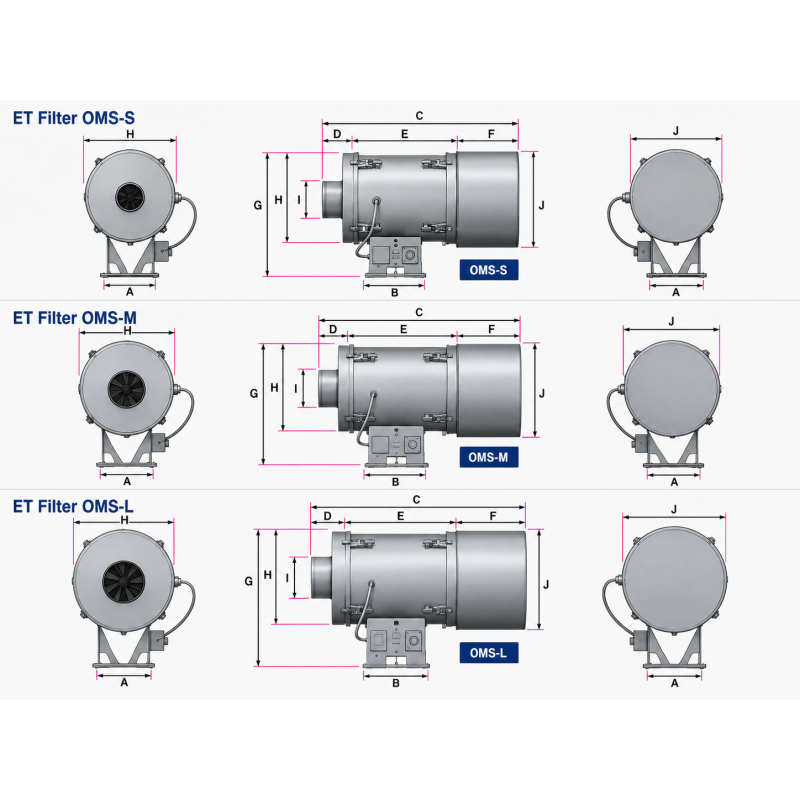

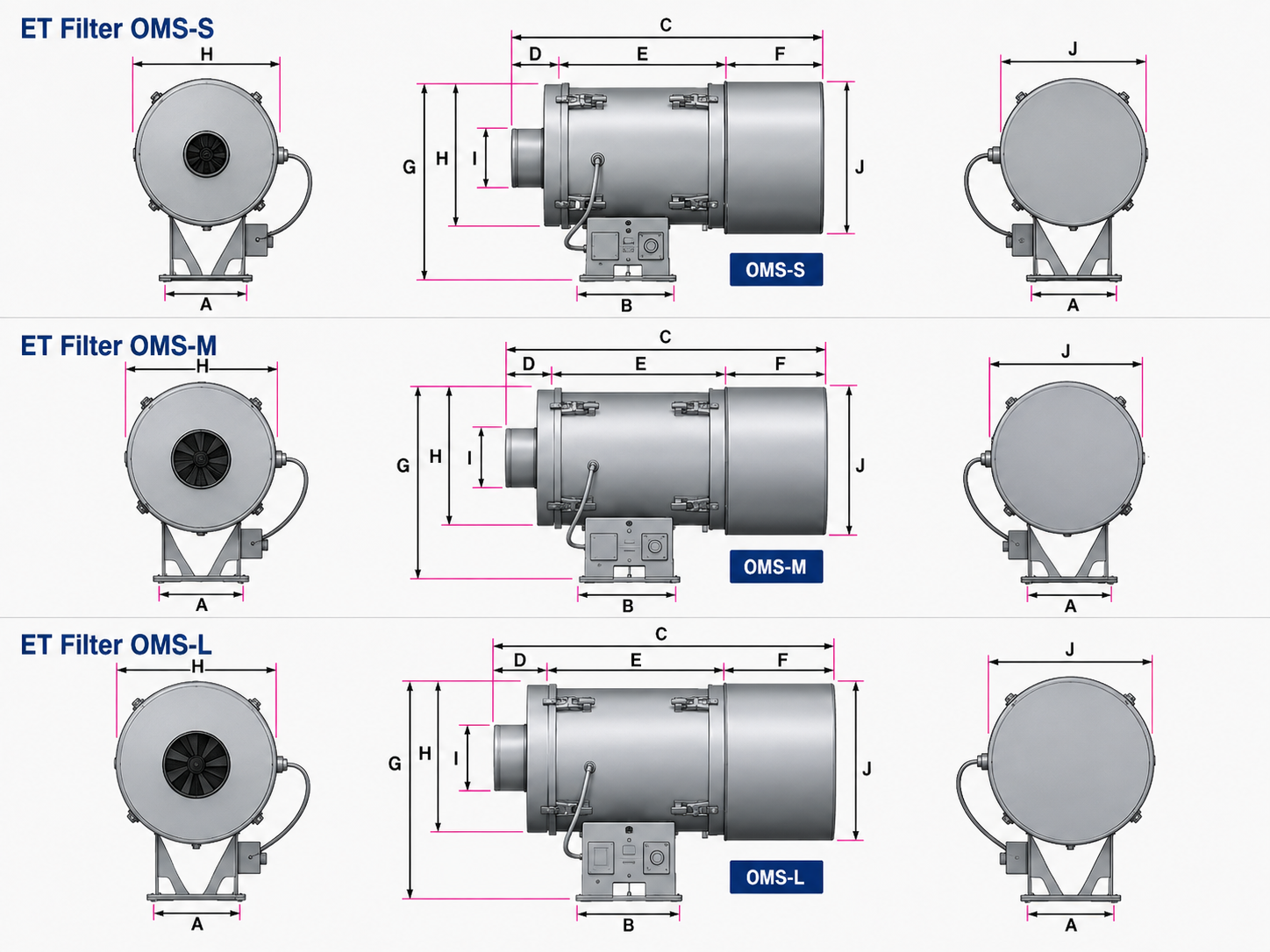

Wymiary ET Filter OMS-M

Jak dobrać separator mgły olejowej do obrabiarki?

Dobór separatora zależy przede wszystkim od kubatury zamkniętej przestrzeni roboczej maszyny. Kubaturę obliczamy według prostego wzoru:

długość × szerokość × wysokość = kubatura przestrzeni roboczej [m³]

Model ET Filter OMS-M przeznaczony jest do maszyn o przestrzeni roboczej od około 1,5 do 5,5 m³.

Przykład doboru

Jeżeli przestrzeń robocza obrabiarki ma wymiary 2,0 × 1,5 × 1,2 m, jej kubatura wynosi:

2,0 × 1,5 × 1,2 = 3,6 m³

Dla takiej maszyny odpowiednim modelem będzie ET Filter OMS-M.

Przy doborze należy dodatkowo uwzględnić intensywność powstawania mgły olejowej, rodzaj chłodziwa, rodzaj procesu obróbczego oraz sposób zabudowy maszyny. W przypadku bardzo intensywnej emisji aerozolu zalecamy konsultację doboru.

Zastosowanie separatora ET Filter OMS-M   Oil Mist Separator

OMS-M przeznaczony jest do maszyn, w których podczas procesu technologicznego powstaje mgła olejowa lub aerozol chłodziwa.

• tokarki CNC,
• frezarki CNC,
• centra obróbcze,
• szlifierki,
• obrabiarki wykorzystujące oleje obróbcze,
• maszyny wykorzystujące emulsje chłodząco-smarujące,
• inne zamknięte maszyny przemysłowe generujące aerozole cieczy procesowych.

Najważniejsze zalety

• skuteczny odciąg mgły olejowej bezpośrednio z przestrzeni roboczej maszyny,
• wydajność do 1070 m³/h,
• filtracja końcowa klasy F9 / ePM1 80%,
• wielostopniowy proces separacji i filtracji,
• ograniczenie aerozoli olejowych i chłodziw w hali produkcyjnej,
• zmniejszenie osadzania się oleju na maszynach i powierzchniach,
• możliwość odzysku części cieczy procesowej,
• kompaktowa konstrukcja przeznaczona do obrabiarek CNC,
• łatwy dostęp do elementów eksploatacyjnych.

Serwis i eksploatacja

Separator wyposażony jest w wymienne elementy filtracyjne. Regularna kontrola i wymiana filtrów pozwala utrzymać właściwy przepływ powietrza i skuteczność separacji.

Częstotliwość wymiany filtrów zależy od intensywności użytkowania maszyny, rodzaju procesu oraz ilości generowanej mgły olejowej.

Pomoc w doborze

Jeżeli nie masz pewności, który model separatora będzie odpowiedni do Twojej obrabiarki, prześlij nam wymiary przestrzeni roboczej maszyny: długość, szerokość i wysokość. Na tej podstawie pomożemy dobrać właściwy model ET Filter.

Ważna informacja

ET Filter OMS-M jest produktem oferowanym pod marką ET Filter. Parametry techniczne odpowiadają modelowi Mestorm MS-M. Nazwy innych producentów i modeli zostały użyte wyłącznie w celach porównawczych oraz do określenia klasy i zastosowania urządzenia.
